Betonning voor Vaarbewijs 1: uitleg en oefenen

Wat is betonning en waarom moet je het kennen?

Betonning helpt je om veilig door het vaarwater te varen. Tonnen, boeien en bakens geven aan waar het bevaarbare water ligt, waar een splitsing is of waar je rekening moet houden met een ondiepte, obstakel of bijzonder gebied.

Voor Klein Vaarbewijs 1 is het belangrijk dat je niet alleen de kleuren en vormen herkent, maar ook begrijpt wat je ermee moet doen. Moet je een markering aan bakboord of stuurboord houden? Waar ligt het veilige water? En welk vaarwater is hoofdvaarwater of nevenvaarwater?

Welke betonning moet je kennen?

Bij Vaarbewijs 1 kom je verschillende soorten markering tegen. Vooral deze onderwerpen zijn belangrijk:

• Laterale markering: de zijkanten of loop van het vaarwater herkennen
• Rode en groene betonning in het SIGNI-systeem
• Betonningsrichting en wat links en rechts van het vaarwater betekent
• Scheidingstonnen bij splitsingen van vaarwateren
• Hoofdvaarwater en nevenvaarwater
• Cardinale markering bij ondieptes of obstakels
• Aan welke zijde van een cardinaal teken veilig vaarwater ligt
• Aanvullende markering naast de hoofdbetonning
• Lichtkarakters zoals Iso, Fl en Q

Door deze onderwerpen regelmatig te oefenen, leer je sneller herkennen wat een markering betekent en welke keuze je als schipper moet maken.

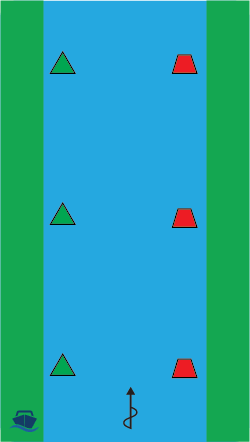

Wat is de betonningsrichting?

De betonningsrichting is de vaste richting waarmee wordt bepaald wat de rechter- en linkerzijde van een vaarwater is. Je moet deze richting eerst vaststellen voordat je de kleuren van de laterale markering correct kunt toepassen.

Op rivieren loopt de betonningsrichting in het algemeen van de bron (berg) naar de monding (zee): stroomafwaarts, richting zee. Op andere vaarwateren, zoals kanalen, zijvaarten en meren, wordt de richting volgens vaste afspraken bepaald.

Belangrijk: rechts en links worden altijd bekeken in de betonningsrichting. Dat is dus niet automatisch dezelfde richting waarin jouw schip vaart.

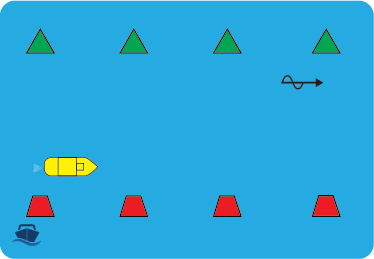

Varend in de betonningsrichting

• De rechterzijde van het vaarwater wordt rood gemarkeerd.
• De linkerzijde van het vaarwater wordt groen gemarkeerd.
• Rode tonnen zijn doorgaans stomp van vorm.
• Groene tonnen zijn doorgaans spits van vorm.

Varend tegen de betonningsrichting in

Als je tegen de betonningsrichting in vaart, zie je de zijden vanuit jouw positie omgekeerd. De rode markering ligt dan aan jouw bakboordzijde en de groene markering aan jouw stuurboordzijde.

Veelgemaakte fout

Leer niet simpelweg “rood rechts en groen links”. Dat klopt alleen wanneer je in de betonningsrichting kijkt of vaart. Bepaal daarom bij iedere vraag eerst de betonningsrichting en pas daarna de kleuren toe.

Laterale markering uitgelegd

Laterale markering geeft de zijkanten en de loop van het vaarwater aan. De markeringen helpen je bepalen waar het bevaarbare deel van het vaarwater ligt.

Welke markering rechts of links ligt, wordt bepaald vanuit de betonningsrichting. Bepaal daarom altijd eerst in welke richting de betonning loopt.

Rechterzijde van het vaarwater

• Rood van kleur
• Stompe of cilindervormige markering
• Een eventueel topteken heeft de vorm van een cilinder
• De nummering is doorgaans even

Linkerzijde van het vaarwater

• Groen van kleur
• Spitse of kegelvormige markering
• Een eventueel topteken heeft de vorm van een kegel
• De nummering is doorgaans oneven

Waarom zijn vorm en kleur allebei belangrijk?

Overdag kun je een markering vaak herkennen aan de combinatie van kleur en vorm. Wanneer de kleur minder duidelijk zichtbaar is, bijvoorbeeld door afstand of tegenlicht, kan de stompe of spitse vorm een extra herkenningspunt zijn.

Praktijkvoorbeeld

Je vaart in de betonningsrichting. Aan de rechterzijde zie je een rode stompe ton en aan de linkerzijde een groene spitse ton. Je vaart tussen beide markeringen door en blijft daarmee binnen het gemarkeerde vaarwater.

Veelgemaakte fout

Rood en groen worden soms gekoppeld aan de bakboord- en stuurboordzijde van het eigen schip. Dat is niet altijd juist. De kleuren markeren de zijden van het vaarwater vanuit de betonningsrichting, niet automatisch vanuit jouw vaarrichting.

Cardinale markering uitgelegd

Een cardinale markering helpt je veilig langs een gevaarlijke plaats te varen, bijvoorbeeld een ondiepte, zandbank, wrak of ander obstakel.

De naam van de markering geeft aan aan welke zijde het veilige vaarwater ligt. Bij een noord-cardinale markering passeer je dus aan de noordzijde. Het gevaar bevindt zich aan de andere kant van de markering.

Belangrijk: noord, oost, zuid en west verwijzen naar de zijde waar je veilig kunt passeren — niet naar de plaats van het gevaar.

Hoe herken je een cardinale markering?

Let altijd op de combinatie van:

• de zwarte en gele kleurvlakken;
• de stand van de twee zwarte kegels;
• het witte lichtkarakter als de markering een licht voert.

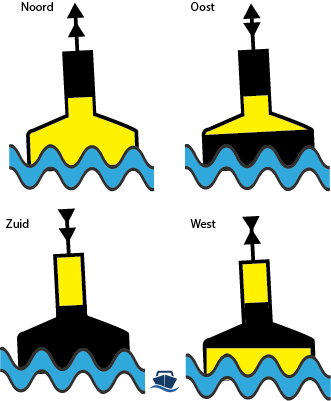

De vier cardinale markeringen

Handige manier om de kleuren te herkennen

Kijk naar de punten van de kegels. De zwarte kleurvlakken bevinden zich aan de zijde waar de punten naartoe wijzen. Bij een west-cardinaal wijzen de punten bijvoorbeeld naar het midden en zit het zwarte vlak daarom in het midden.

Tip om de lichtkarakters te onthouden

De klok is een geheugensteun voor het aantal flitsen. Noord geeft dus geen groep van twaalf flitsen, maar een voortdurend patroon van snelle witte flitsen zonder onderbrekende pauze.

Praktijkvoorbeeld

Je ziet een markering met twee zwarte kegels die allebei naar beneden wijzen. Dit is een zuid-cardinale markering. Het veilige vaarwater ligt ten zuiden van de markering; je passeert dus aan de zuidzijde.

Veelgemaakte fout

Een zuid-cardinale markering betekent niet dat het gevaar ten zuiden ligt. De naam verwijst juist naar de veilige passeerzijde. Bij een zuid-cardinaal ligt het veilige vaarwater aan de zuidzijde.

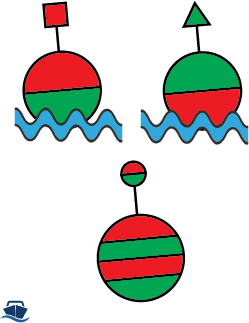

Scheidingstonnen en splitsingen

Een scheidingston staat bij een splitsing of kruising van vaarwateren. De markering helpt je herkennen hoe de vaarwateren verderlopen en of een van beide het hoofdvaarwater is.

Scheidingstonnen binnen het SIGNI-systeem zijn bolvormig en gebruiken de kleuren rood en groen. De kleurverdeling geeft aan of het hoofdvaarwater naar rechts of naar links loopt, of dat beide vaarwateren van gelijk belang zijn.

Belangrijk: beoordeel de richting van het hoofdvaarwater altijd vanuit de betonningsrichting en niet alleen vanuit de koers van jouw schip.

Hoofdvaarwater loopt naar rechts

Wanneer het hoofdvaarwater vanuit de betonningsrichting naar rechts loopt, is de scheidingston boven groen en onder rood.

• De scheidingston zelf is bolvormig.
• Het topteken is groen en spits: een kegel.
• De markering ligt in de groene, spitse tonnenlijn.

Hoofdvaarwater loopt naar links

Wanneer het hoofdvaarwater vanuit de betonningsrichting naar links loopt, is de scheidingston boven rood en onder groen.

• De scheidingston zelf is bolvormig.
• Het topteken is rood en stomp: een cilinder.
• De markering ligt in de rode, stompe tonnenlijn.

Vaarwateren van gelijk belang

Bij vaarwateren van gelijk belang heeft de bolvormige scheidingston afwisselende horizontale rode en groene banden. Geen van beide takken wordt hiermee als hoofdvaarwater aangewezen.

• De scheidingston is bolvormig.
• Een eventueel topteken is een bol.

Hoe bepaal je de loop van het hoofdvaarwater?

1. Bepaal eerst de betonningsrichting.
2. Bekijk hoe de rode en groene tonnenlijnen naar de splitsing lopen.
3. Herken de kleurverdeling van de scheidingston.
4. Volg in gedachten de doorgaande lijn van de hoofdmarkering.

Praktijkvoorbeeld

Je vaart in de betonningsrichting naar een splitsing. De scheidingston is boven groen en onder rood. Hieruit leid je af dat het hoofdvaarwater vanuit de betonningsrichting naar rechts verderloopt.

Let op bij voorrangsvragen

Het herkennen van het hoofdvaarwater is vaak pas de eerste stap. Bepaal daarna welke schepen bij de situatie betrokken zijn en welke vaar- en voorrangsregels gelden. De scheidingston geeft informatie over de vaarwateren, maar beantwoordt niet automatisch iedere voorrangsvraag.

Veelgemaakte fout

Ga niet uit van de bocht die vanuit jouw positie het meest logisch lijkt. Kijk eerst naar de betonningsrichting, de kleurverdeling van de scheidingston en de aansluitende markeringen.

Aanvullende markering naast de hoofdbetonning

Op brede vaarwateren kan buiten de gewone rode en groene hoofdbetonning een aanvullende markering liggen. Deze markering geeft aan dat ook buiten de hoofdgeul nog bruikbaar vaarwater aanwezig kan zijn.

Aanvullende markeringen zijn meestal smalle sparboeien met horizontale witte en gekleurde banden. De gebruikte kleur sluit aan bij de zijde van de hoofdbetonning.

• Aan de rode zijde is de markering horizontaal rood-wit gestreept.
• Aan de groene zijde is de markering horizontaal groen-wit gestreept.

Belangrijk: de aanvullende markering vervangt de hoofdbetonning niet. De markeringen geven een extra grens aan buiten de hoofdgeul.

Waar ligt het bruikbare vaarwater?

Tussen de rode en groene hoofdbetonning ligt de hoofdgeul. Tussen de hoofdbetonning en de aanvullende markering kan eveneens bevaarbaar water liggen. Dit gedeelte kan kleinere schepen ruimte geven om buiten de drukste vaarlijn te varen.

Let altijd op de beschikbare diepte

Een aanvullende markering betekent niet dat ieder schip daar zonder controle kan varen. Kijk of de beschikbare waterdiepte voldoende is voor de diepgang van jouw schip en raadpleeg zo nodig de waterkaart.

Praktijkvoorbeeld

Naast een rode stompe hoofdmarkering zie je verder naar buiten een rood-wit gestreepte sparboei. Het water tussen deze twee markeringen ligt buiten de hoofdgeul, maar kan voor jouw schip bruikbaar zijn wanneer daar voldoende diepte beschikbaar is.

Veelgemaakte fout

Verwar de horizontaal rood-witte of groen-witte aanvullende markering niet met een gewone laterale markering. Kijk naar de witte banden en bepaal vervolgens aan welke zijde van de hoofdbetonning de markering ligt.

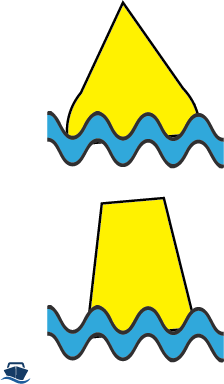

Bijzondere markering

Een bijzondere markering wordt gebruikt om de aandacht te vestigen op een bijzonder gebied of een bijzondere situatie op of langs het water.

Deze markering geeft niet op dezelfde manier als rode en groene betonning de begrenzing van de vaargeul aan. Je moet daarom nagaan waarom de gele markering op die plaats is aangebracht.

Hoe herken je de markering?

• De hoofdkleur is geel.
• Een eventueel licht is geel.
• Er kan een geel topteken aanwezig zijn.
• Aanvullende tekens kunnen meer informatie geven.

Belangrijk: geel betekent dat de markering een bijzondere functie heeft. De precieze betekenis hangt af van de plaatselijke situatie en eventuele aanvullende verkeerstekens.

Waarvoor kan een bijzondere markering worden gebruikt?

Gele markeringen kunnen worden geplaatst om een gebied of object met een bijzondere functie herkenbaar te maken. Kijk altijd naar de omgeving, de waterkaart en eventuele aanvullende tekens om vast te stellen wat er ter plaatse geldt.

Mag je een gele markering passeren?

Alleen de gele kleur vertelt niet automatisch aan welke kant je moet passeren of dat doorvaart verboden is. De geldende betekenis moet blijken uit de plaatselijke situatie en eventuele verkeerstekens.

Veelgemaakte fout

Behandel een gele markering niet als een rode of groene ton. Geel geeft geen gewone linker- of rechterzijde van de vaargeul aan, maar vraagt aandacht voor een bijzondere plaats of functie.

Markering van een afzonderlijk gevaar

Deze markering staat op of vlak bij een plaatselijk gevaar, zoals een rots, wrak of andere beperkte hindernis. Rondom het gevaar kan bevaarbaar water liggen.

Hoe herken je de markering?

• De kleur is zwart met één of meer rode horizontale banden.
• Het topteken bestaat uit twee zwarte bollen boven elkaar.
• Een eventueel licht is wit.
• Het lichtkarakter bestaat uit een groep van twee flitsen: Fl(2).

Belangrijk: de markering staat direct op of dicht bij het gevaar. Houd daarom voldoende afstand en bepaal zorgvuldig waar veilig en diep genoeg water ligt.

Verschil met cardinale markering

Een cardinale markering vertelt via een windrichting aan welke zijde je veilig kunt passeren. Een markering van een afzonderlijk gevaar staat juist op of vlak bij het gevaar zelf.

Praktijkvoorbeeld

Je ziet een zwart-rode markering met twee zwarte bollen boven elkaar. Daarmee wordt een plaatselijk gevaar aangegeven. Je passeert niet vlak langs de markering, maar controleert eerst de waterkaart en kiest een veilige route met voldoende afstand en diepte.

Veelgemaakte fout

Verwar de twee zwarte bollen niet met de twee zwarte kegels van een cardinale markering. Bollen horen bij een afzonderlijk gevaar; kegels horen bij cardinale markering.

Markering van veilig vaarwater

Deze markering geeft aan dat rondom de markering bevaarbaar water aanwezig is. De markering kan bijvoorbeeld worden gebruikt bij het begin of einde van een gemarkeerde vaarroute.

Hoe herken je de markering?

• Verticale rode en witte banen.
• Een eventueel topteken is één rode bol.
• Een eventueel licht is wit.
• Mogelijke lichtkarakters zijn onder andere Iso, Oc, Fl, LFl en morsecode A: Mo(A).

Belangrijk: deze markering betekent dat er rondom bevaarbaar water ligt. Toch moet je altijd rekening houden met de diepgang van jouw schip en de gegevens op de waterkaart.

Verschil tussen verticale en horizontale strepen

De richting van de kleurbanen is een belangrijk herkenningspunt. Een markering van veilig vaarwater heeft verticale rode en witte banen. De eerder besproken aanvullende markering heeft juist horizontale rood-witte of groen-witte banden.

Praktijkvoorbeeld

Je ziet op ruim water een boei met verticale rode en witte banen en een rode bol als topteken. Dit is een markering van veilig vaarwater. De markering geeft geen rode of groene zijde van een vaargeul aan.

Veelgemaakte fout

Verwar deze markering niet met aanvullende rood-witte markering. Onthoud daarom: verticale rode en witte banen horen bij veilig vaarwater; horizontale banden horen bij aanvullende markering.

Lichtkarakters van betonning

Verlichte boeien en bakens hebben een herkenbaar patroon van licht en donker. Dit patroon heet het lichtkarakter. Daarmee kun je een markering ook in het donker herkennen.

Belangrijke afkortingen

Hoe lees je een aanduiding?

In een lichtaanduiding kunnen het patroon, het aantal flitsen, de lichtkleur en de totale periode staan.

Bij Fl(2) W 10s betekent:

• Fl: schitterlicht;
• (2): twee flitsen per groep;
• W: wit licht;
• 10s: het hele patroon herhaalt zich iedere tien seconden.

Kleuren in lichtaanduidingen

• W: wit;
• R: rood;
• G: groen;
• Y: geel.

Veelgemaakte fout

Verwar F en Fl niet. F betekent een vast licht, terwijl Fl een schitterlicht met afzonderlijke flitsen betekent.

Stappenplan: welke markering zie je?

Bij een afbeelding of vaarsituatie kun je de markering het beste stap voor stap beoordelen. Kijk niet alleen naar de kleur, maar naar alle zichtbare kenmerken.

1. Bekijk de kleuren

• Rood of groen: meestal laterale markering.
• Zwart en geel: cardinale markering.
• Geel: bijzondere markering.
• Zwart en rood: afzonderlijk gevaar.
• Verticaal rood-wit: veilig vaarwater.
• Horizontaal rood-wit of groen-wit: aanvullende markering.

2. Bekijk de vorm en het topteken

• Stomp of cilindervormig hoort bij de rode zijde.
• Spits of kegelvormig hoort bij de groene zijde.
• Twee zwarte kegels horen bij cardinale markering.
• Twee zwarte bollen horen bij een afzonderlijk gevaar.
• Eén rode bol kan veilig vaarwater aangeven.

3. Bepaal de betekenis

Vraag jezelf af of de markering een vaargeul begrenst, een splitsing aangeeft, naar veilig water verwijst of direct bij een gevaar staat.

4. Controleer het lichtkarakter

Wanneer een lichtkarakter wordt gegeven, gebruik je dit als extra controle. Let op het patroon, het aantal flitsen, de lichtkleur en de duur van de volledige periode.

5. Kies pas daarna de veilige route

Bepaal vanuit alle kenmerken waar het bevaarbare water ligt. Houd daarnaast rekening met je diepgang, de waterkaart en de overige scheepvaart.

Veelgemaakte fout

Trek niet direct een conclusie op basis van één kleur of één topteken. De juiste betekenis volgt uit de combinatie van kleur, vorm, positie, topteken en eventueel lichtkarakter.

Samenvatting: betonning voor Vaarbewijs 1

Bij betonning moet je een markering niet alleen aan de kleur herkennen. Kijk ook naar de vorm, het topteken, de plaats in het vaarwater en een eventueel lichtkarakter.

• Betonningsrichting: bepaalt wat de rechter- en linkerzijde van het vaarwater is.
• Laterale markering: rood en stomp aan de rechterzijde, groen en spits aan de linkerzijde, gezien in de betonningsrichting.
• Cardinale markering: geeft aan aan welke windrichtingzijde het veilige vaarwater ligt.
• Scheidingstonnen: maken de loop en onderlinge betekenis van splitsende vaarwateren herkenbaar.
• Aanvullende markering: geeft bruikbaar vaarwater buiten de hoofdbetonning aan.
• Bijzondere markering: is geel en vraagt aandacht voor een bijzondere functie of situatie.
• Afzonderlijk gevaar: is zwart-rood en heeft twee zwarte bollen als topteken.
• Veilig vaarwater: heeft verticale rode en witte banen en eventueel één rode bol.
• Lichtkarakters: helpen om markeringen in het donker te herkennen.

Verder leren over Vaarbewijs 1

Betonning staat niet los van andere examenonderwerpen. Vooral bij splitsingen, hoofdvaarwater en nevenvaarwater kunnen ook borden en voorrangsregels belangrijk zijn.

Wil je terug naar het volledige overzicht van de leerstof? Bekijk dan de centrale onderwerpenpagina.
